Lieu d'origine:
Hunan
Nom de marque:
ZOOMLION
Numéro de modèle:
HBT80.16.174RSU
Contactez-nous

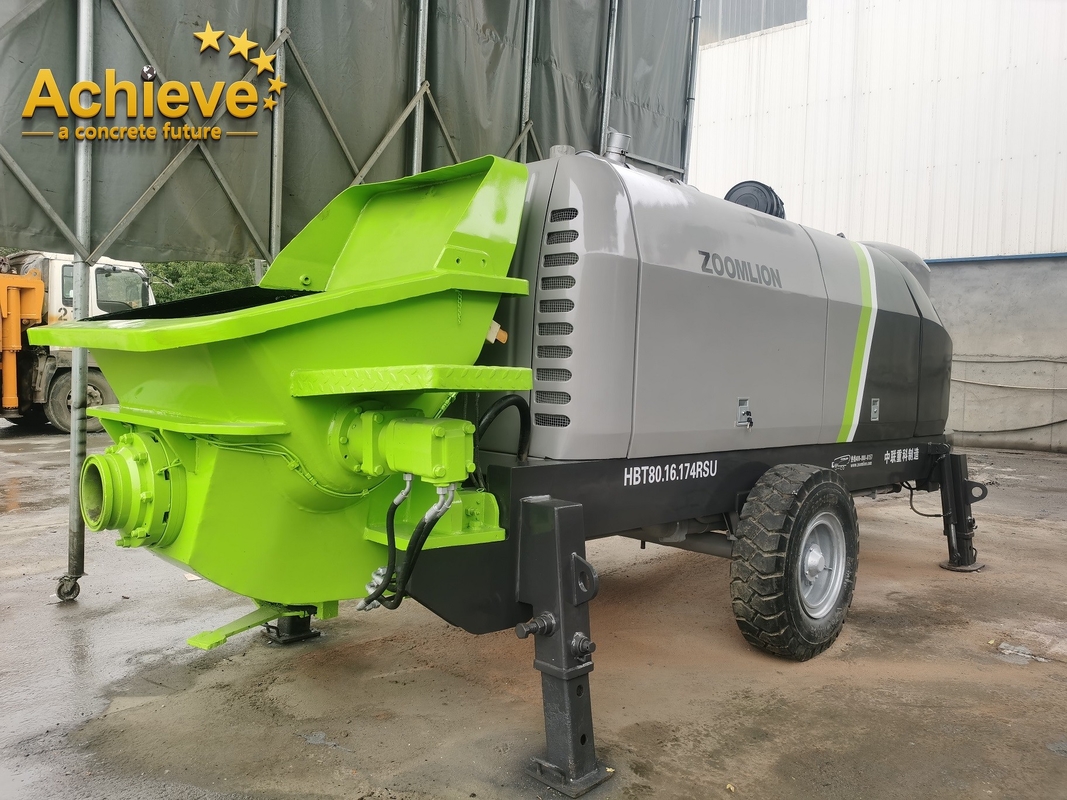

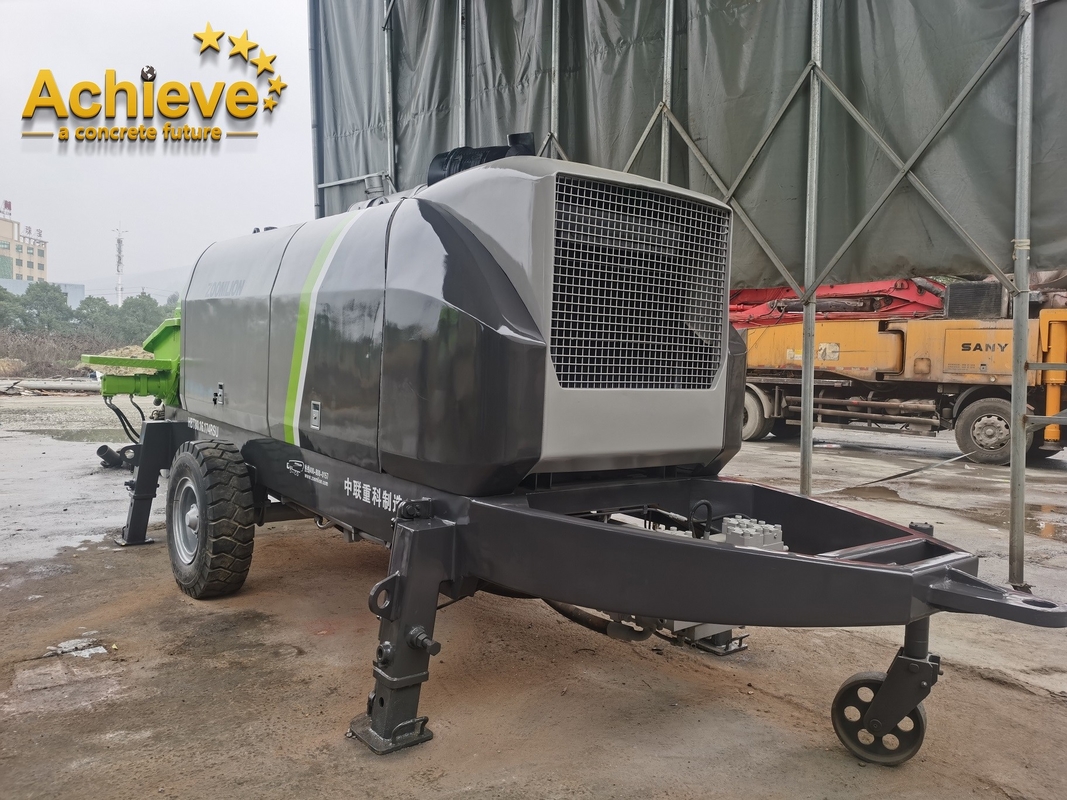

La remorque reconditionnée de ZOOMLION pompe HBT80.16.174RSU
Fait en 2018,
Reconditionné en 2022
Préparez pour la livraison
Modèle | HBT80.16.174RSU | |
Theo maximal. sortie concrète (L./H.) | m3/h | 81/49 |
Pression de pompage de Max.concrete (H./L.) | MPA | 16/9 |
Courses/minute (L./H.) | 23/14 | |
Style de distribution de valve | Vavle de tuyau de S | |
Course concrète du diamètre X de cylindre | millimètre | 200X1800 |
Taille de alimentation de la capacité X de trémie | millimètre | 600X1450 |
Diamètre de débouché | millimètre | 180 |

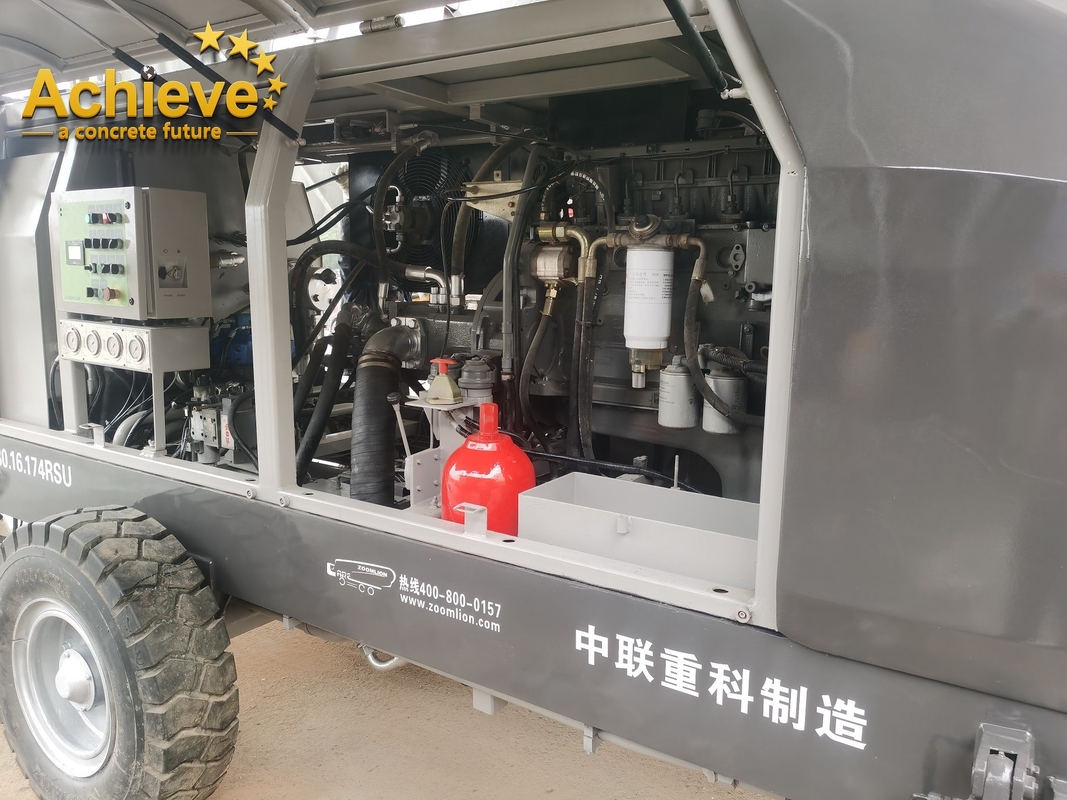

Modèle de moteur diesel | BF6M1013-24T3R/2 | |
Puissance évaluée | kilowatt | 174 |
Vitesse nominale | r/min | 2300 |
Norme d'échappement de gaz de queue | Chinois III | |
Type de circuit | Circuit ouvert | |
Pression de système de pompage | MPA | 32 |
Pression de système de distribution | MPA | 19 |
Pression de système de mélange | MPA | 14 |
Vitesse de mélange maximum | r/min | 29 |
Capacité de réservoir de stockage de pétrole | L | 570 |
Capacité de réservoir de carburant | L | 175 |
Diamètre global maximal | 50/0150 | |
À l'intérieur du diamètre de livrer le tuyau | millimètre | 40/0125 |
À l'intérieur du diamètre de livrer le tuyau | millimètre | 0125/0150 |
Dimensions : taille de la largeur X de la longueur X | millimètre | 7500X2200X2700 |
Poids total | kilogramme | 7540 |

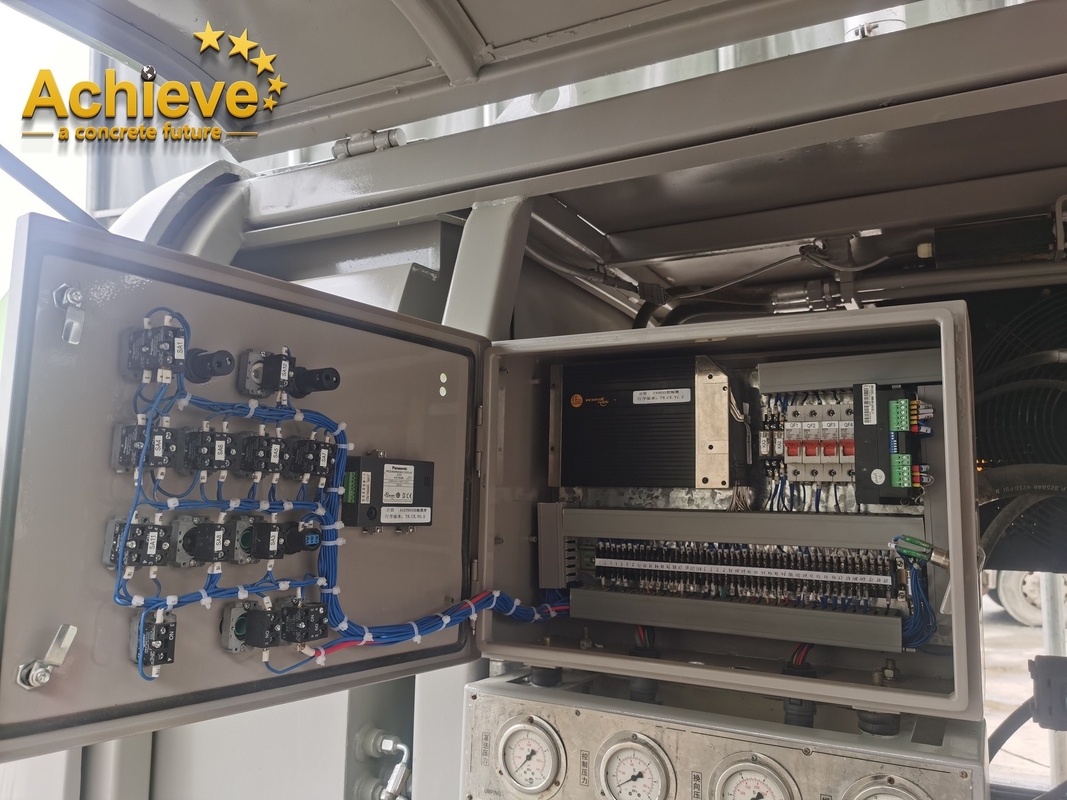

3.1.1 système de contrôle intelligent
La première utilisation du contrôleur industriel avec la fonction d'auto-diagnostic et de protection rendre la machine plus stable et fiable. La configuration de l'écran tactile, suivi en temps réel des conditions de fonctionnement, arrangements de paramètre, données historiques de question, regardent les disques de défaut et les qualifications d'entretien. Les switchs d'armoire configuraed toutes les caractéristiques du label, expansion facile de fonction. L'installation du contrôle de course et de renverser flexible, la course concrète de cylindre plus en place, l'aspiration est plus forte, et l'impact est moins
3.1.2 points culminants techniques principaux
Technique s'inversante flexible : Monitore les conditions de pompage entières. Automaticly ajustent le divers mécanisme pour réaliser le pompage sans heurt du béton sans impact, améliorer l'efficacité de pompage, et prolongent la vie des parties hydrauliques et des parties structurelles.
La meilleure logique de différence de temps renversant la technique : Renverser principal du cylindre et temps de changement de valve de S est dans le meilleur état. L'impact s'inversant est petit, et la vie des composants est plus longue.
Pleine technique de contrôle de course : Assurez-vous que la course de piston de cylindre de la pompe en place en même temps, pour s'assurer que la course concrète de piston en place, efficacité d'aspiration est plus haute ; double contrôle de signal, une fiabilité plus élevée.
Début de moteur : Selon la vitesse de rotation et l'heure de départ, le modèle d'utilité peut automatiquement fermer ou découper le circuit démarrant, et l'opération est commode. Ceci peut 4/14 effectivement protéger le moteur démarrant du moteur diesel et prolonger la durée de vie du moteur diesel.
Technologie adaptative de puissance variable : Améliorez la capacité de pompage. Selon les conditions concrètes et des conditions de pompage, de sorte que le moteur fonctionne toujours au meilleur taux de charge, pour s'assurer que cela fonctionne dans le secteur de consommation économique de carburant.
3,2 dispositif de pompage
3.2.1 utilisant le logiciel d'analyse par éléments finis, la force et la rigidité des composantes principales du dispositif de pompage sous différentes conditions de travail sont analysées et calculées. En même temps, la simulation liquide du béton dans la trémie et le cylindre concret est effectuée, et l'efficacité d'aspiration de dispositif de pompage est plus haute que la moyenne d'industrie de 10%.
le mécanisme de l'agitateur 3.2.2The adopte un nouveau mode de cachetage de double lèvre, qui a les avantages de la structure simple et de la longue durée de vie. L'axe de scellage est équipé de douille résistante à l'usure d'alliage. Le brevet de Zoomlion a une nouvelle structure de cachetage d'agitateur et une lame de scellage d'agitateur. Le taux d'échec inférieur est maintenant 0,3% des 7,6% originaux, seulement 3,9% des vieilles structures ; aspect de lame d'agitateur, coût bas, longue durée de vie.
3.2.3 représentation technique élevée : le système de pompage emploie la grande huile de pompe de déplacement. Améliorez non seulement la fiabilité de l'équipement, mais également une meilleure représentation. La courbe de pompage est ci-dessous :
